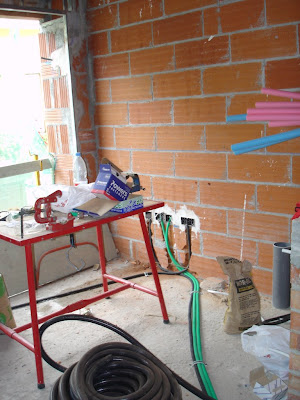

Sota coberta: zona de treball

Ja han tancat el calaix de instal·lacions a sota coberta. Aqui hi haurà una taula en cantonada que serà una zona de treball amb llum lateral i vista sobre el doble espai

Instal·lacions sota coberta

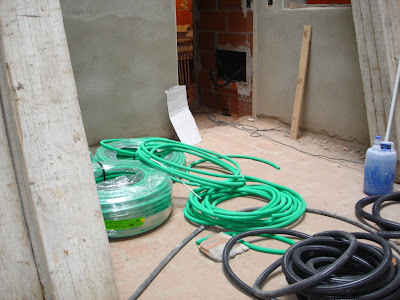

Baixa de tubs cap el dúplex 2 des de la zona de rentat: calefacció i aigua calenta i freda



Zona de rentat

Pedra de Sant Vicenç al cel-obert

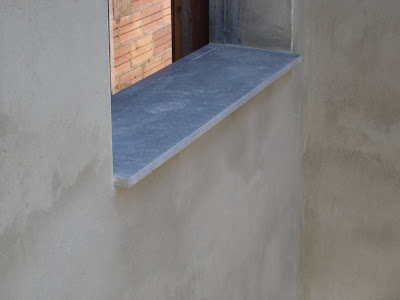

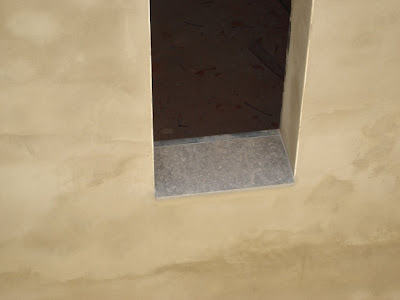

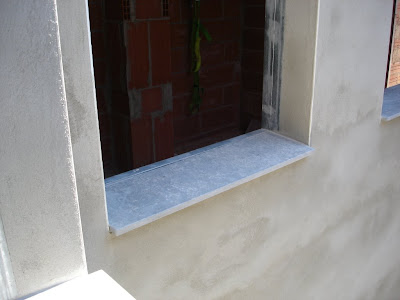

Algunes fotos de com quedà la Pedra de Sant Vicenç a les finestres del cel-obert

Foto idílica

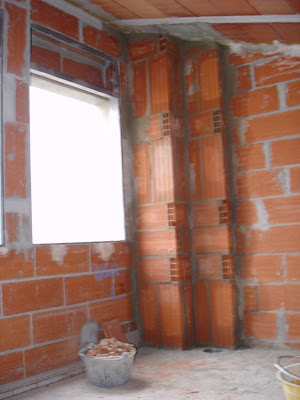

Ja no queda més lloc per passar-hi tubs. S'ha de pensar que hi va un radiador al costat de la finestra.

Instal·lacions cuina del dúplex 2

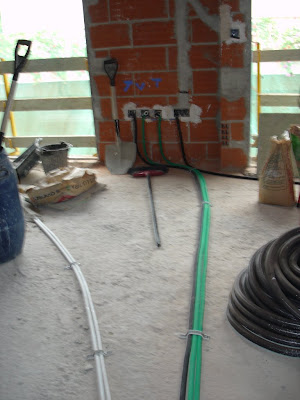

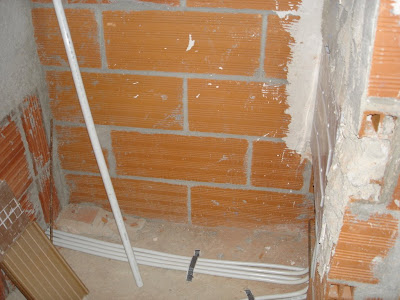

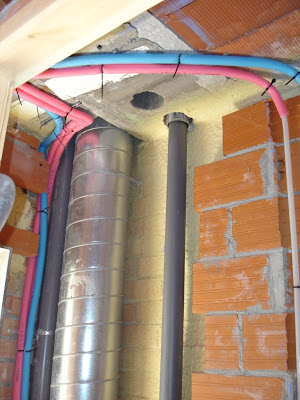

Baixa de tubs de calefacció i d'aigua freda i calenta. Com veieu d'aigua calenta n'hi ha dos: un d'ells és per l'anell de recirculació d'aigua calenta (que connecta directament amb el punt més allunyat de la instal·lació, per optimitzar el temps necessari perquè arribi l'aigua calenta)

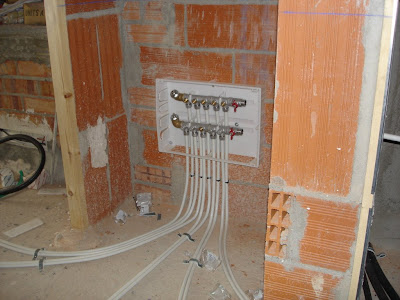

I aqui els tubs de calefacció que connecten amb la planta baixa



Claus de pas de la cuina sobre la porta corredera

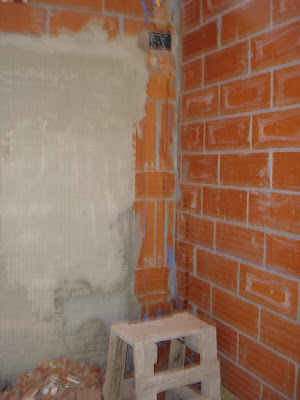

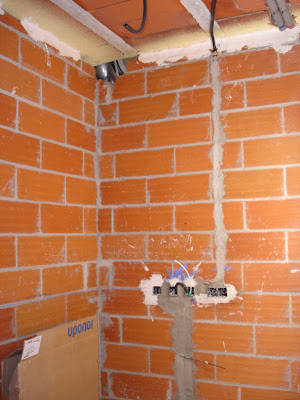

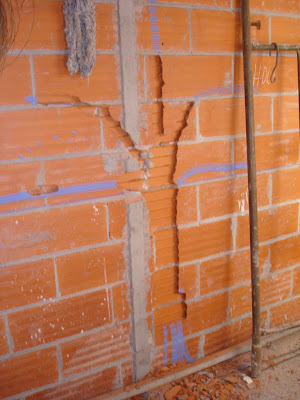

Regates per la zona de la cuina i l'extractor

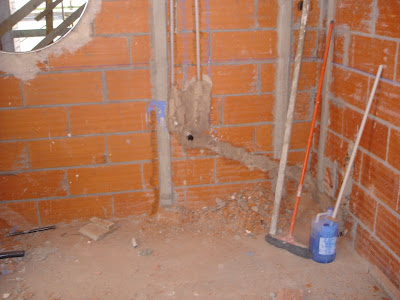

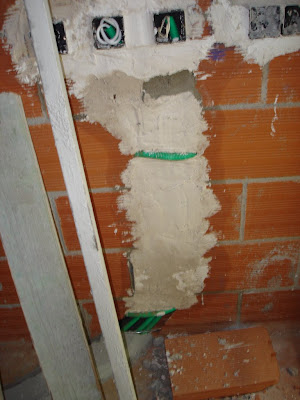

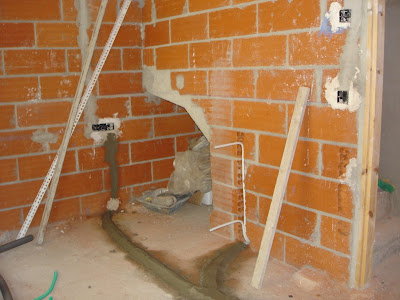

Execució del tub de sanejament del fregadero. Com que ha d'haver-hi un colze s'ha fet amb tub flexible.

Instal·lacions a l'aseo del dúplex 2

Algunes fotos recents de l'execució de les instal·lacions a l'aseo del dúplex 1.

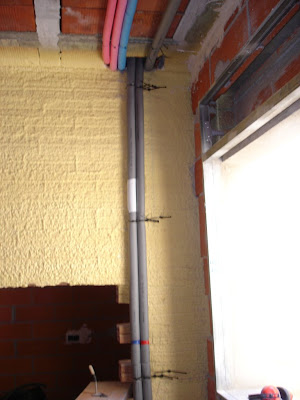

Lavabo i ventilació del baixant al costat

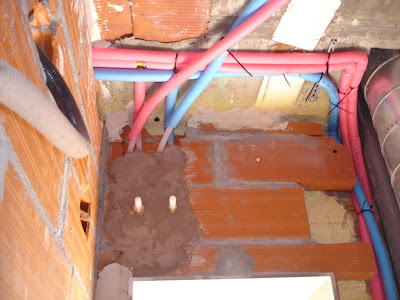

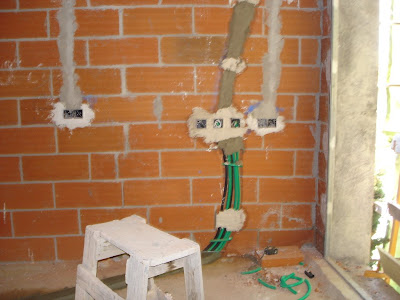

Baixada de tubs d'aigua calenta i freda



El mateix i també amb les aixetes de pas de l'aseo a sobre de la finestra

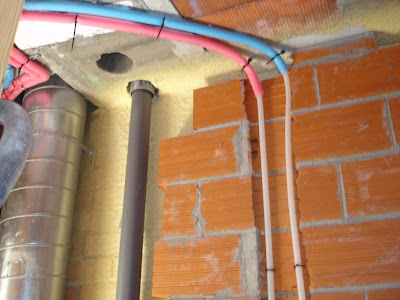

Acabo amb una foto de la quantitat d'instal·lacions que arriben a passar

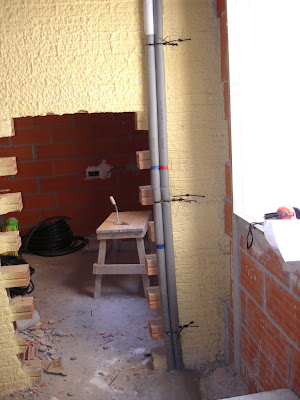

Pas instal·lacions doble espai

S'ha fet una regata per l'únic lloc on es podia fer en el doble espai. Per aquí baixaran totes les instal·lacions necessàries.

Previsió del sistema 7.1 de so envolvent

Caixetins per la connexió dels altaveus per poder gaudir de la connexió 7.1 de so envolvent. (la veritat, no sé si ho acabaré possant mai, però que hi farem, millor posar-ho ara que després).

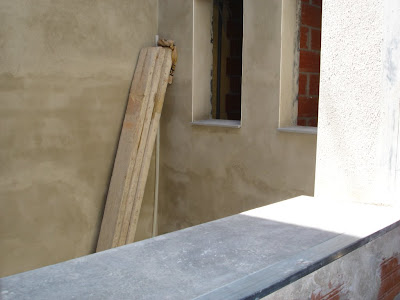

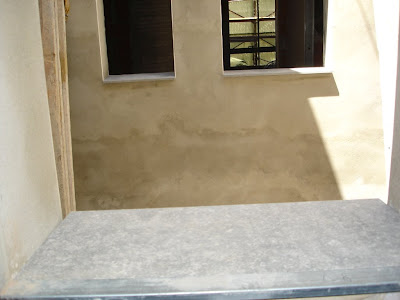

Han arribat les pedres de Sant Vicenç!

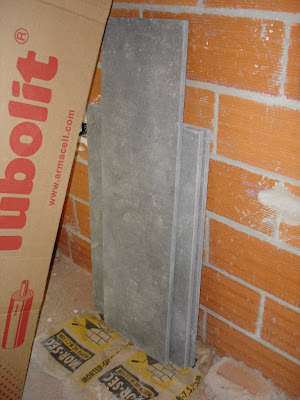

Fixeu-vos en les pedres que es col·locaran per els trencaigües

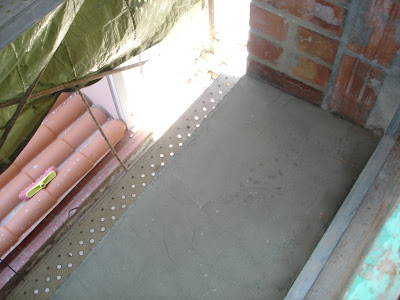

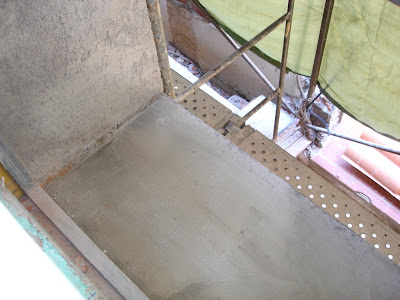

La base per la pedra ja esta preparada. Sobre aquesta base es pintara amb impermeabilitzant i, sense deixar secar aquest, s'extendra una capa de sorra per ajudar amb l'agarre, per posteriorment, amb ciment cola, fixar-hi la pedra.

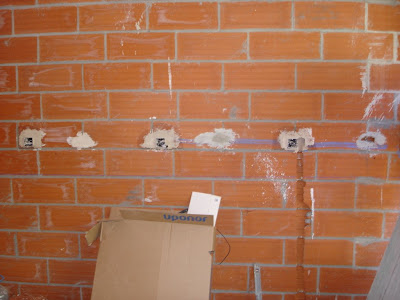

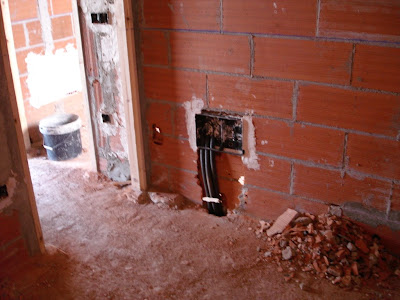

Caixetins per telecomunicacions

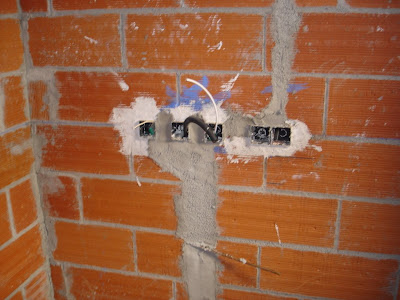

Aqui hi ha alguna foto que correspont a la instal·lació de telecomunicacions. Hi ha tres caixetins per RTV, TVCL i telèfon.

A la zona de la sala d'estar del dúplex 1





La foto correspont a l'habitació del cel-obert del dúplex 2:



I aquest es de la habitació gran del dúplex 2:







Habitació que dóna al cel-obert del dúplex 1

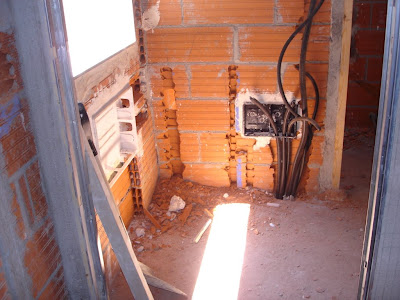

Caixa elèctrica dúplex 1

Aquesta foto correspont a la instal·lació elèctrica del dúplex 1. És una caixa elèctrica. Al final amb tantes caixes semblarà que una nau espacial.

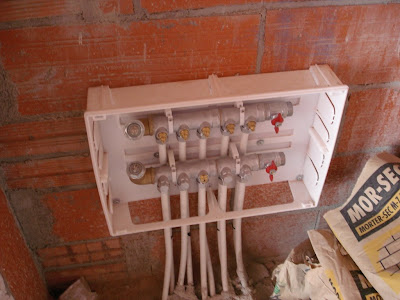

Caixa per la calefacció

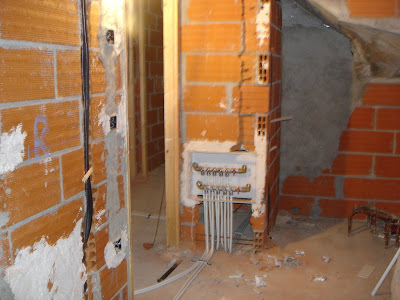

La instal·lació de calefacció del dúplex 1 és una instal·lació que s'executa amb dos tubs d'anada i tornada fins al radiador i es controla a través d'aquesta caixa que hi ha a la imatge. Com que és un dúplex, hi ha una caixa a cada pis per evitar el pas de gran quantitat de conductes per el forjat (arribarà el dia que els arquitectes hauran de preveure fer forats de 1x1m)

Caixa situada en el passadís del dúplex 1, al lloc que hi haurà un armari.





Pero en el dúplex 2 també hi és. Aquesta està posada en l'habitació que dóna al cel-obert.

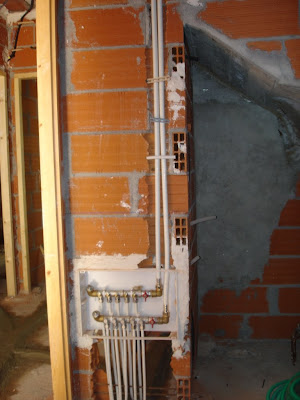

I aqui la sortida de tubs per dins de l'armari del passadís del dúplex 2

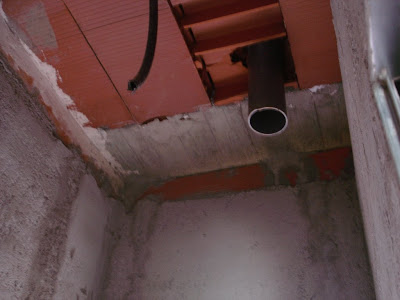

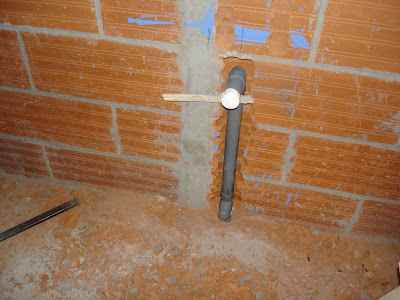

Foto baixant dúplex 1

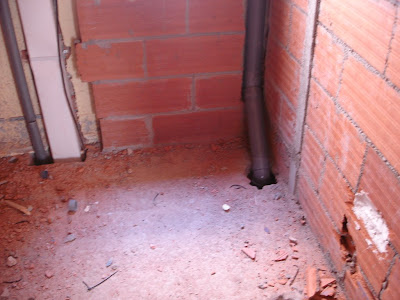

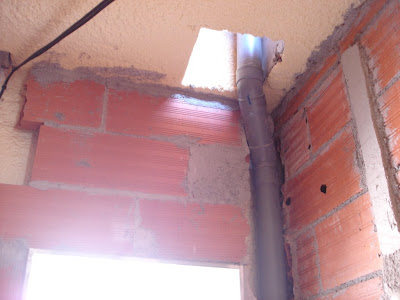

Aquesta setmana han col·locat ja el baixant fecal general dels banys del dúplex 1. De moment només està la part superior.

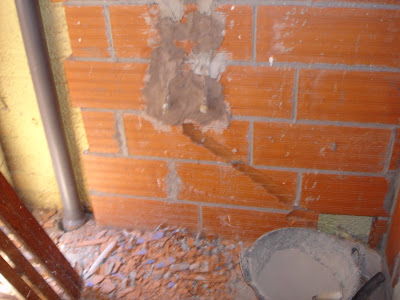

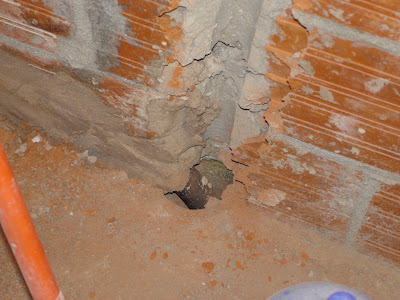

Forat en el aseo del dúplex 1 (primer pis)



Bany dúplex 1 (segon pis)

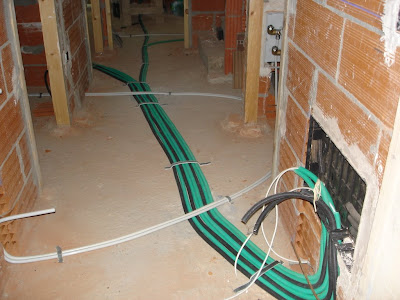

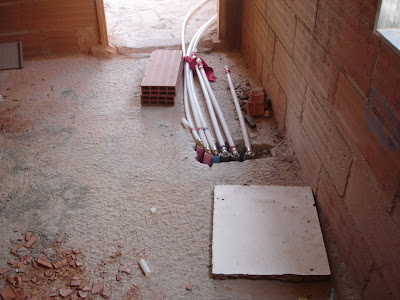

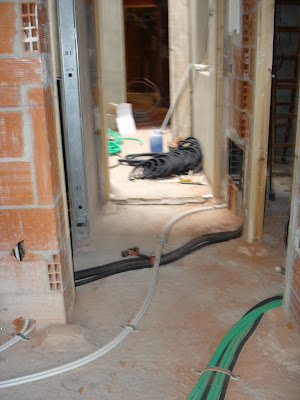

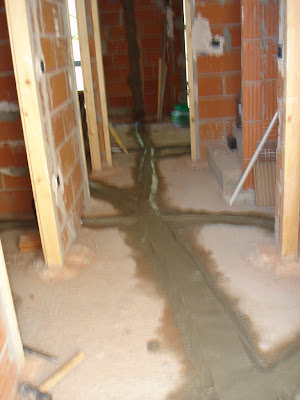

Pas instal·lacions paviment

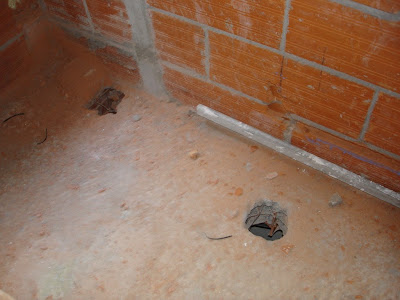

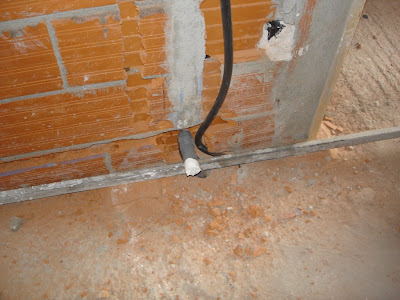

A veure si adivineu a que correspon cada instal·lació (?¿)




Si és calefacció, telecomunicacions i electric.

Algunes fotos d'abans de tapar-ho:

Passadís dúplex 1


Passadís dúplex 2





Decoració artística per el cel-obert (?¿)

Bany del dúplex 1

Connexió water i baixant general



Connexió lavabo



Connexió bidet
